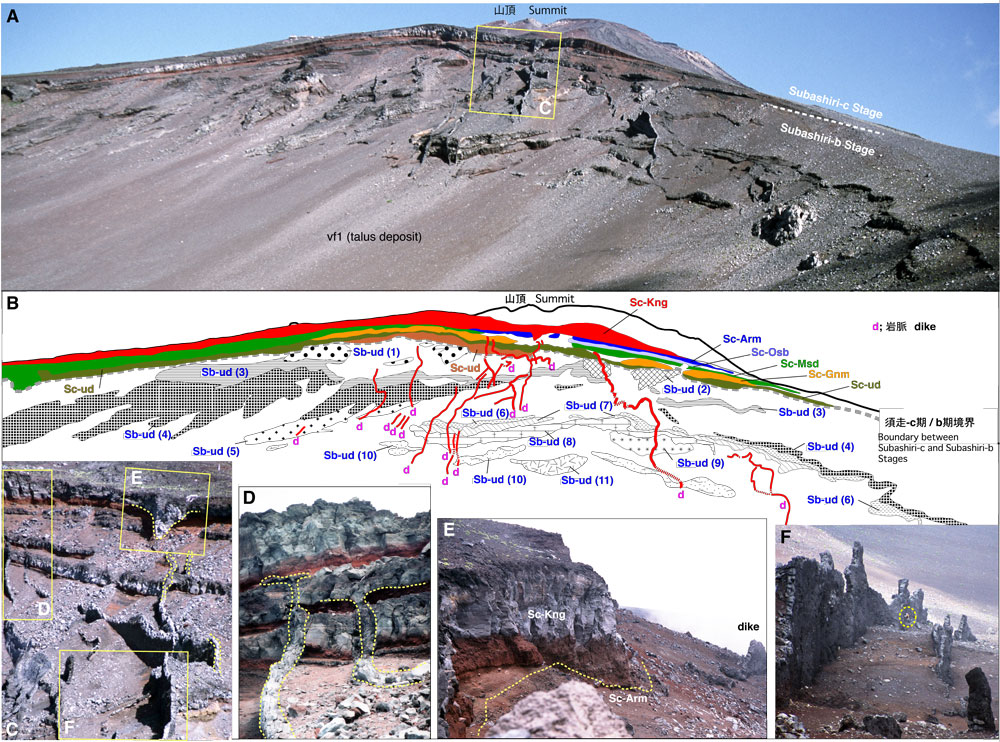

口絵 5　宝永火口北西壁
写真はすべて2003年8月撮影．
A：全景写真．
B：Aのスケッチ．記号は地質図参照．
C： Aの中央部分の拡大写真．水平な溶岩層とそれを切る垂直な岩脈が観察される．
D： Cの一部の拡大写真．水平な溶岩層に移化する垂直な給源岩脈．
E： Cの一部の拡大写真（左方向から）．一見，溶岩塊状部が垂れ下がって給源岩脈に繋がるように見えるが（C参照），
この溶岩垂れ下がりは岩脈には繋がらず，侵食によるくぼみを埋めたもの．
F： Cの一部の拡大写真（上から俯瞰）．垂直な岩脈群が切り立つ．円内に調査中の人物．
