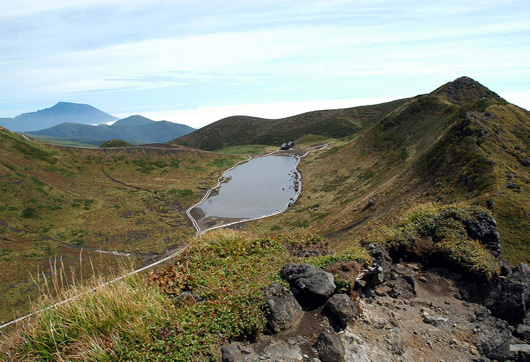

北部第1馬蹄型火口（NC1）は，焼森南縁部から横岳を経て男岳北壁に続く，南に凸の曲面を成す壁を火口壁の一部とします（写真画面右手前から奥）．須藤・石井（1987）では，ここを南縁とする直径1.2kmの火口様地形を「北部カルデラ」と一括しましたが，該当する地域には，NC1を含め，成因および形成時期の異なる3つの凹地形が存在しています．

　主成層火山の，山頂〜北斜面での崩壊により，北に開口する本火口が形成されたと推定されます．爆発的噴火が崩壊の原因となった可能性もあります．その場合，AK-9が噴火様式，噴出源の位置，規模から最も有力な候補です．

　形成時期はAK-9の10,000-9,000年前頃と考えるのがもっともらしいでしょう．
